羅茨
真空泵（簡稱羅茨泵）是一種旋轉式變?nèi)?a title="真空泵" href="http://m.tcmeishi.com/" target="_blank">真空泵。它是由羅茨鼓風機演變而來的。根據羅茨真空泵工作范圍的不同，又分為直排大氣的低真空羅茨泵；中真空羅茨泵（又稱機械增壓泵）和高真空多級羅茨泵。一般來說，羅茨泵具有以下特點：
在較寬的壓強范圍內有較大的抽速； 起動快，能立即工作；
對被抽氣體中含有的灰塵和水蒸氣不敏感； 轉子不必潤滑，泵腔內無油；
振動小，轉子動平衡條件較好，沒有排氣閥； 驅動功率小，機械摩擦損失??； 結構緊湊，占地面積小； 運轉維護費用低。
因此，羅茨泵在冶金、石油化工、造紙、食品、電子工業部門得到廣泛的應
羅茨泵的結構如圖所示。在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。由于羅茨泵是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。羅茨泵的極限真空除取決于泵本身結構和制造精度外，還取決于前級泵的極限真空。為了提高泵的極限真空度，可將羅茨泵串聯使用。
羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。

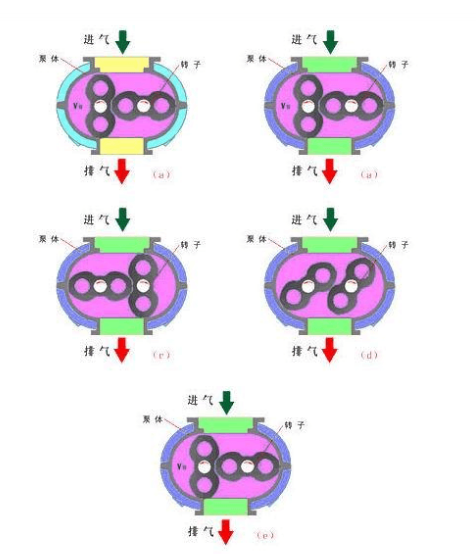

如圖為羅茨泵轉子由0°轉到180°的抽氣過程。在0°位置時（圖中a），下轉子從泵入口封入v0體積的氣體。當轉到45°位置時（圖中b），該腔與排氣口相通。由于排氣側壓強較高，引起一部分氣體返沖過來。當轉到90°位置時（圖中c），下轉子封入的氣體，連同返沖的氣體一起排向泵外。這時，上轉子也從泵入口封入v0體積的氣體。當轉子繼續轉到135°時（圖中d），上轉子封入的氣體與排氣口相通，重復上述過程。180°（圖e）位置和0°位置是一樣的。轉子主軸旋轉一周共排出四個v0體積的氣體。
水環式真空泵工作原理
水環真空泵（簡稱水環泵）是一種粗真空泵，它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×105Pa表壓力。
水環泵**初用作自吸水泵，而后逐漸用于石油、化工、機械、礦山、輕工、醫藥及食品等許多工業部門。在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。
如圖：在泵體中裝有適量的水作為工作液。當葉輪按圖中指示的方向順時針旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的上部分內表面恰好與葉輪輪轂相切，水環的下部?jī)?nèi)表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔jue；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。
綜上所述，水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變?nèi)菔秸婵毡谩?nbsp;
水環泵和其它類型的機械真空泵相比有如下優點：
結構簡單，制造精度要求不高，容易加工。
結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。
壓縮氣體基本上是等溫的，即壓縮氣體過程溫度變化很小。由于泵腔內沒有金屬磨擦表面，無須對泵內進行潤滑，而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。
吸氣均勻，工作平穩可靠，操作簡單，維修方便。 水環泵也有其缺點：
效率低，一般在30%左右，較好的可達50%。
真空度低，這不僅是因?yàn)槭艿浇Y(jié)構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，極限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。
總之，由于水環泵中氣體壓縮是等溫的，故可以抽除易燃、易爆的氣體。由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點，盡管它效率低，仍然得到了廣泛的應用。
